Шарнирный наконечник SА, SАL
Шарнирные наконечники с вмонтированными шарнирными подшипниками представляют собой детали, готовые к установке, их можно быстро и легко прикрепить к взаимодействующим деталям машин. Широкий выбор технических разработок основывается, с одной стороны, на внедрении различных типов шарнирных подшипников (различные материалы деталей трения) и, с другой стороны, на различных вариантах монтажа (наружная или внешняя резьба, правая или левая резьба), предлагает большое количество конструктивных решений. Конструкции стандартного исполнения (Т/К) основываются на паре трения сталь-по стали /PTFE. Шарнирные наконечники SS/M наиболее подходят для использования в сложных условиях эксплуатации, где образуют трение специальная кислостойкая сталь и латунь.
- Производитель:
- 1000

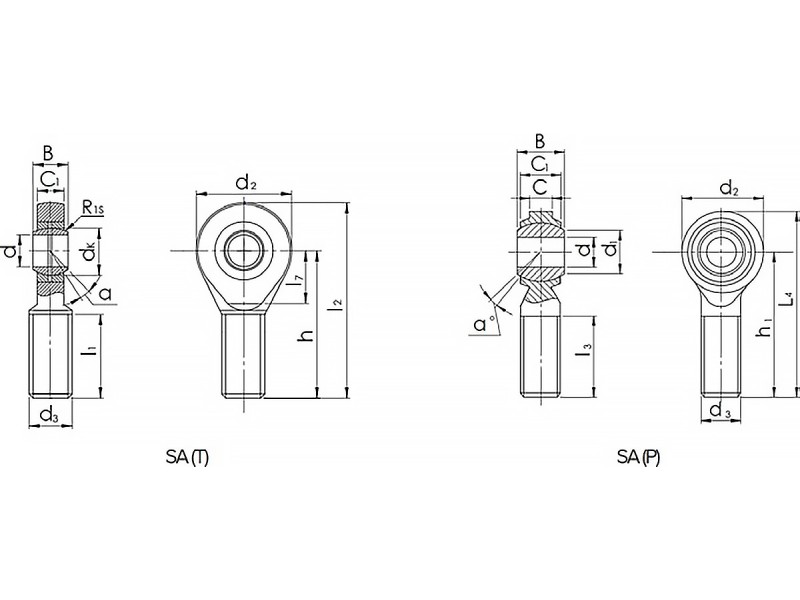

| ISO | Размеры (мм) | Динамическая грузоподъёмность(Н) | Вес (кг.) | ||||||||||||
| d | d3 | B | C1 | l1 | d2 | l7 | h | l2 | dk | R1s | a | ||||
| 6g | ≈ | Дин.С | Стат.Сr | ||||||||||||
| SA/SAL5 T/K | 5 | M5x0,8 | 8 | 6 | 19 | 18 | - | 33 | 42 | 11.11 | 0.3 | 13 | 5.7 | 6 | 0.0130 |
| SA/SAL6 T/K | 6 | M6x1,0 | 9 | 6.75 | 21 | 20 | - | 36 | 46 | 12.7 | 0.3 | 13 | 7.2 | 7.65 | 0.0200 |
| SA/SAL8 T/K | 8 | M8x1,25 | 12 | 9 | 25 | 24 | - | 42 | 54 | 15.875 | 0.3 | 14 | 11.6 | 12.9 | 0.0380 |
| SA/SAL10 T/K | 10 | M10x1,5 | 14 | 10.5 | 28 | 28 | - | 28 | 62 | 19.05 | 0.3 | 13 | 14.5 | 18 | 0.0550 |
| SA/SAL12 T/K | 12 | M12x1,75 | 16 | 12 | 32 | 32 | - | 54 | 70 | 22.225 | 0.3 | 13 | 17 | 24 | 0.0850 |
| SA/SAL12-1 T/K | 12 | M12x1,25 | 16 | 12 | 32 | 32 | - | 54 | 70 | 22.225 | 0.3 | 13 | 17 | 24 | 0.0850 |
| SA/SAL14 T/K | 14 | M14x2,0 | 19 | 13.5 | 36 | 36 | 18 | 60 | 78 | 25.4 | 0.3 | 16 | 24 | 31 | 0.1400 |
| SA/SAL16 T/K | 16 | M16x2,0 | 21 | 15 | 37 | 42 | 21 | 66 | 87 | 28.575 | 0.3 | 15 | 28.5 | 39 | 0.2100 |
| SA/SAL16-1 T/K | 16 | M16x1,5 | 21 | 15 | 37 | 42 | 21 | 66 | 87 | 28.575 | 0.3 | 15 | 28.5 | 39 | 0.2100 |
| SA/SAL18 T/K | 18 | M18x1,5 | 23 | 16.5 | 41 | 44 | 22 | 72 | 94 | 31.75 | 0.3 | 15 | 42.5 | 47.5 | 0.2800 |
| SA/SAL20 T/K | 20 | M20x1,5 | 25 | 18 | 45 | 50 | 25 | 78 | 103 | 34.925 | 0.3 | 14 | 42.5 | 57 | 0.3800 |
| SA/SAL22 T/K | 22 | M22x1,5 | 28 | 20 | 48 | 54 | 27 | 84 | 111 | 38.1 | 0.3 | 15 | 57 | 68 | 0.4800 |
| SA/SAL25 T/K | 25 | M24x2,0 | 31 | 22 | 55 | 60 | 30 | 94 | 124 | 42.86 | 0.3 | 15 | 68 | 85 | 0.6400 |
| SA/SAL28 T/K | 28 | M27x2,0 | 35 | 24 | 62 | 66 | 33 | 103 | 136 | 47.63 | 0.3 | 15 | 86 | 107 | 0.8000 |
| SA/SAL30 T/K | 30 | M30x2,0 | 37 | 25 | 66 | 70 | 35 | 110 | 145 | 50.8 | 0.3 | 17 | 88 | 114 | 1.1000 |
| SA/SAL35 T/K | 35 | M36x2,0 | 43 | 28 | 85 | 81 | 40 | 140 | 180.5 | 57.15 | 0.3 | 16 | - | - | 1.6400 |
| SA/SAL40 T/K | 40 | M42x2,0 | 49 | 33 | 90 | 91 | 45 | 150 | 195.5 | 66.67 | 0.3 | 17 | - | - | 2.3000 |
| SA/SAL50 T/K | 50 | M48x2,0 | 60 | 45 | 105 | 117 | 58 | 185 | 243.5 | 82.5 | 0.3 | 12 | - | - | 4.8000 |
